產品名稱：CH-TJ輪輻式測力傳感器
產品特點：CH-TJ輪輻式測力傳感器采用優質不銹鋼材質，具有高精度，高穩定性、低外形等特點，安裝簡便、快速，適用于試驗機等。
量程：10kN(1t)、20kN(2t)、50kN(5t)、100kN(10t)、500kN(50t)、1200kN(120t)
外形尺寸：

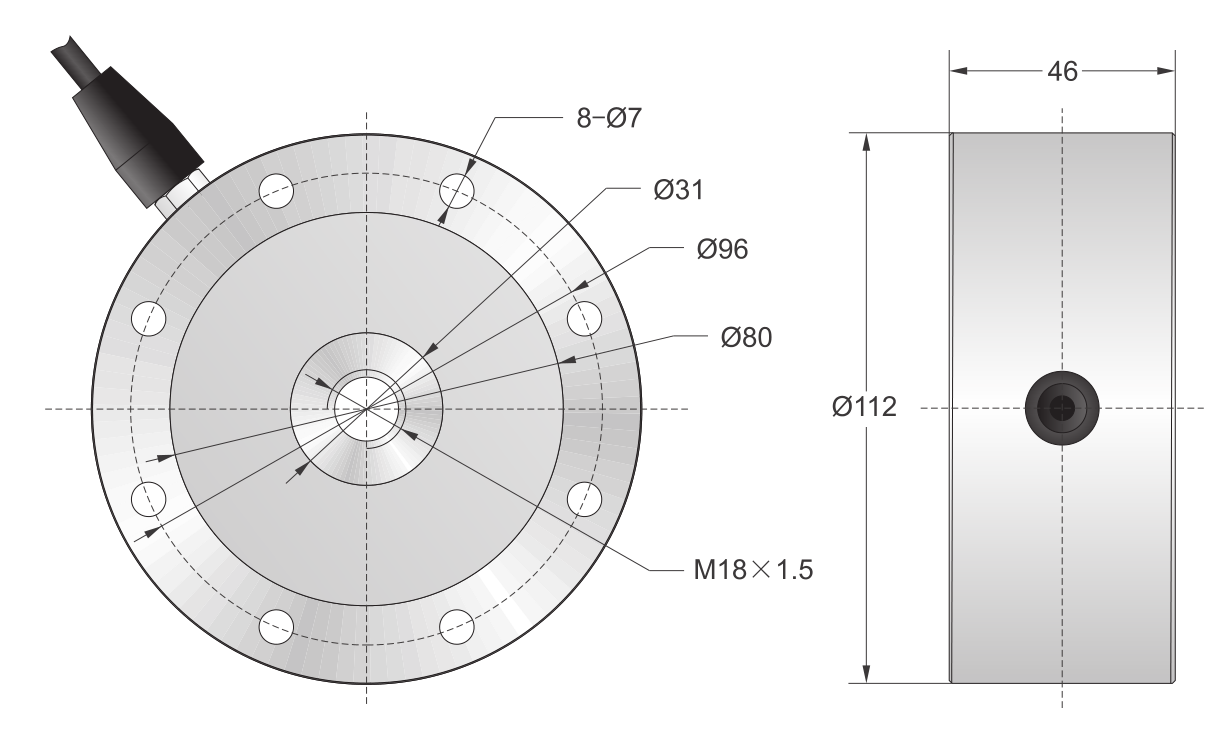

10kN(1t)、20kN(2t)

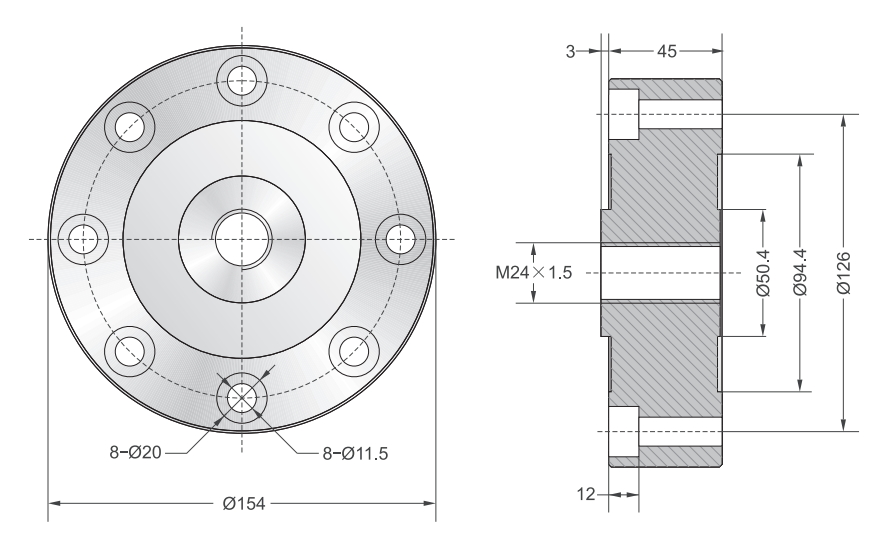

50kN(5t)、100kN(10t)

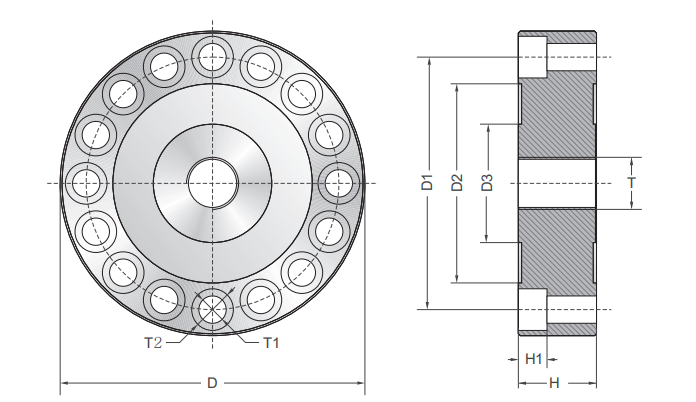

500kN(50t)、1200kN(120t)
|
量程（kN） |
量程（t） |
|
D |
D1 |
D2 |
D3 |
H |
H1 |
T |
T1 |
T2 |
|
500 |
50 |
mm |
Φ234 |
Φ194 |
Φ153 |
Φ91 |
60 |
22 |
M40x1.5 |
16xφ21 |
16xφ32 |
|
1200 |
120 |
mm |
Φ234 |
Φ194 |
Φ153 |
Φ91 |
70 |
22 |
M40x1.5 |
16xφ21 |
16xφ32 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±1% |
零點平衡 |
±1%F.S |
|
綜合精度 |
0.05%F.S |
輸入阻抗 |
387±20Ω（1t，2t）/ 775±20Ω（50t，120t） |
|
線性、滯后性 |
±0.05%F.S |
輸出阻抗 |
350±5Ω（1t，2t）/ 700±5Ω（50t，120t） |
|
重復性 |
＜±0.05%F.S |
絕緣電阻 |
≥5000MΩ |
|
蠕變 |
＜±0.05%F.S/30min |
允許工作電壓 |
5～15V/DC |
|
零點溫度影響 |
＜±0.03%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
＜±0.03%/10℃ |
安全過載 |
150%F.S |
|
接線方式 |
激勵（+）：紅， 激勵（-）：黑； 信號（+）：綠， 信號（-）：白 |
||
