產品名稱：CH-FLA 雙法蘭稱重傳感器
產品特點：CH-FLA采用優質合金鋼材質，具有高精度，高穩定性，安裝簡便、快速等特點。適用于拉壓測試場合、材料力學試驗機等力值測量。
量程：300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)、3000kN(300t)

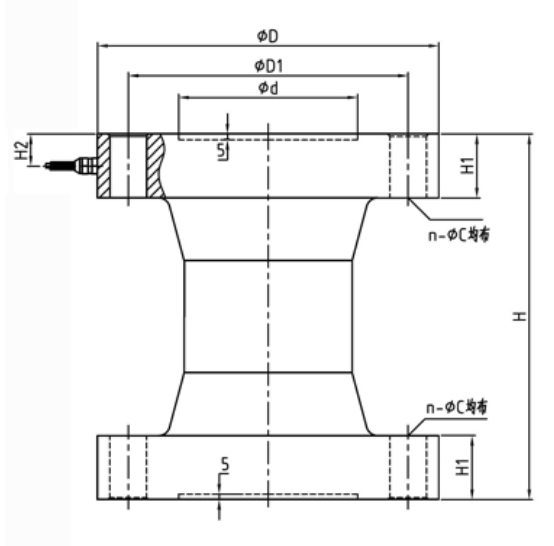

外形尺寸：
|
量程（kN） |
量程 |
|
D |
D1 |
d |
H |
H1 |
H2 |
N-φC |
|
300 |
30 |
mm |
145 |
120 |
85 |
130 |
22 |
15 |
8-?16 |
|
500,600 |
50,60 |
mm |
197 |
160 |
110 |
160 |
25 |
15 |
12-?22 |
|
1000 |
100 |
mm |
240 |
200 |
135 |
230 |
42 |
28 |
12-?26 |
|
1500-2500 |
150-250 |
mm |
305 |
250 |
160 |
326 |
57 |
45 |
12-?33 |
|
3000 |
300 |
mm |
415 |
360 |
256 |
358 |
69 |
50 |
18-?33 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±0.1% |
輸入阻抗 |
780±30Ω |
|
非線性 |
±1%F.S |
輸出阻抗 |
701±3Ω |
|
滯后性 |
＜±0.2%F.S |
絕緣電阻 |
≥5000MΩ |
|
重復性 |
＜±0.05%F.S |
允許激勵電壓 |
5～15V/DC |
|
蠕變 |
＜±0.2%F.S/30min |
補償溫度范圍 |
-10℃～+40℃ |
|
零點溫度影響 |
＜±0.2%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
＜±0.2%/10℃ |
安全過載 |
120%F.S |
|
零點平衡 |
＜±1%F.S |
極限過載 |
150%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 |
||
